什么是預分支電纜？預分支電纜支架和電纜預分支接頭說明

預分支電纜是預分支好的電纜，它出廠后直接用，不用現場做分枝；一次通電率高，避免了現場各種隱患情況的出現；下面小編就來介紹下什么是預分支電纜？預分支纜架及電纜預分支接頭大全。

一、預分支電纜是什么？
在常用電纜型號上作預分支，例如VV.YJV交聯電纜.防火電纜與分支處的防塵防水等。避免因電纜連接處造成電纜故障等。

預成型分支電纜主要性能：

1.絕緣電阻大于200MΩ；
2.耐壓絕緣能力≥3.5kV/5min；
3.良好的氣密性和防水性能，即將分枝接頭浸入水中，在水與電纜芯之間測量絕緣電阻和工頻耐壓應符合1和2的要求。
4.分支連接處的接觸電阻很小，接觸電阻為等長的分枝的基準電阻比率≤1.2；
5.接頭短路強度大，短路后的接觸電阻比變化率≤0.2；
6.ZR-YJV型阻燃預制分支電纜，護套自燃時間≤12s，符合GB12666.5規定；
7.NH耐火電纜除了在正常工作條件下提供電力外，還可以在燃燒狀態下保持90min的正常運轉，符合GB12666.6的要求。
8.VV型電纜的銅芯最高工作溫度為70℃(微信公眾號：建筑水電知識平臺)YJV型電纜的銅芯最高工作溫度為90℃；
9.具有優異的耐蝕性能，能抵抗無機鹽.油.堿.酸和有機深化劑對其的腐蝕；
10.YJV預制分支電纜具有優異的熱穩定性和耐老化性能；
11.GWDZ.WDZA.WDNA.WDZAN-潔凈型預制分支電纜具有低煙、低毒、無鹵、耐火等優良性能。
12.GZR-YJV隔氯層系列分支電纜。阻燃性很強。耐火性能超過A級阻燃標準。

預分支電纜結構：

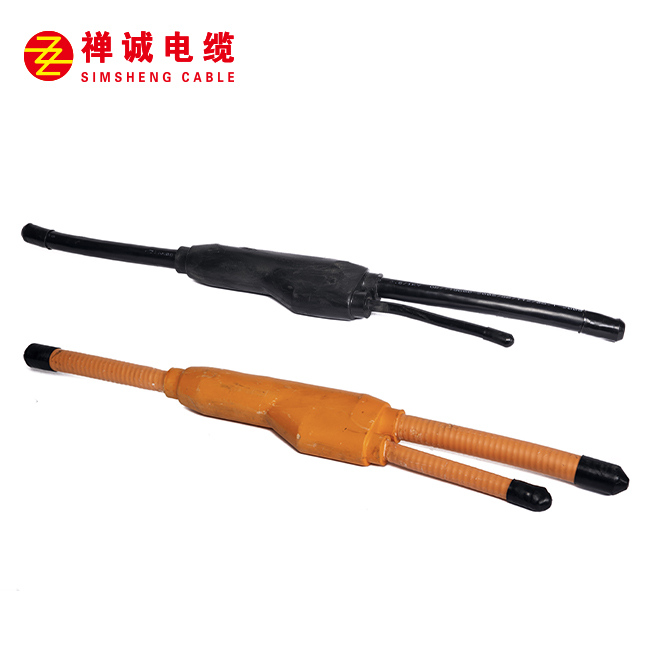

主電纜導體.絕緣層.屏蔽層.保護層與預分支電纜連接體，主要應用于電力輸送；(微信公眾號：建筑水電知識平臺)由于直接在電纜廠加工而成，不需現場剝開電纜作分支。下面是電力電纜接頭圖：
分枝連接采用三種類型：U型.C型.O型質量超過國家標準，達到國際水平。預分支電纜的分支開口可以根據現場需要定制，可以上下移動。

二.預分支電纜支架：

預分支纜架作用主要是固定電纜，特別是豎井分支電纜敷設，根據現場情況每隔幾米定定標準，從現場測量到預分米數、型號均由專業人員完成，提供全套包括分支箱(微信公眾號：建筑水電知識平臺)電纜附件，以下為預分支電纜預分支支架。
線纜夾緊產品描述。

1.材料：預分支電纜固定夾具采用BMC(纖維增強不飽和聚酯團成型成型料)，是一種高性能的絕緣材料。
2.外觀：采用青白色也有棕紅色兩種，外形設計增加了一些時尚元素，特別是上半部電纜夾具采用了弧形的頂部，使整個電纜夾具更加動感.實用.光滑。
3.安裝：預分支電纜固定夾的材料本身是絕緣的，可直接與電纜外護套接觸，不會產生渦流損耗(微信公眾號：建筑水電知識平臺)可避免由此產生的電能消耗和對電纜本身的損害，提高輸電能力，安裝簡便。極大地降低安裝工人的勞動強度，提高工作效率。
4.重要參數：預分支電纜固定夾均經第三方檢測機構檢測，主要性能可以達到：
正常情況下，絕緣電阻可達6.3×1014Ω；

2)拉伸斷裂應力為22.12Mpa；
其燃燒性能可達UL規范的V-0級。
預分枝電纜支架規范：
1.型號：YFD-31型外形尺寸：180×44×22mm，適用電纜外徑：50-150m㎡。
2.型號：YFD-32型外形尺寸：240×55×25mm，適用電纜直徑：185-300m㎡。
3.型號：YFD-33型外形尺寸：180×44×22mm，適用電纜外徑：50-150m㎡。
4.YFD-34型外形尺寸：240×55×25mm，適用于電纜直徑：185-240m㎡。
5.材料：將BMC材料(纖維增強不飽和聚酯塑料)(BMC)電和機械性能優良的模制成型制成。
6.特性和適用場合：具有抗渦流，阻燃，不吸水，強度高，安裝方便等。保證電力立井中電纜排列整齊，不發生交叉，既可防止產生渦流損耗，也可防止由于外力或自重引起電纜移動。本產品適用于高層或多層建筑電氣豎井主供電電纜.微信公眾號：建筑水電知識平臺)應急照明電纜安全固定。由于它安裝方便，節省人力.物力，特別是可代替電纜橋架使用，是一種性價比極高的電纜線夾產品。

三、預分支電纜接頭：
預分支電纜的制造方法：在生產預分支電纜時采用預分支電纜，即預分支電纜的連接體，即預分支電纜的分支接頭制造工藝：每一種型號不同，其中，預分支纜索連接體有區別，一般是YJV電纜預分支最多，還有其它礦物電纜等預分支連接體，生產工藝技術含量高，它們的價格很高。下面的圖表顯示：
一般電纜預分支電纜連接體結構圖：

預分支電纜接頭如何接工藝：
1.按預先測好的尺寸切開護套和絕緣體，根據不同截面規格電纜切開護套和絕緣尺寸不同；
2.用C型管對應相應的色序壓接主干和分分支，壓接時要注意壓接鉗的力度，不能過松或過緊，過松會造成電纜壓接脫落，導致斷路。
3.在被壓接好的導體外露部位用聚四氟乙烯膠條纏繞烘烤透明再卷繞防水膠帶(老虎帶)后可用木錘收縮纜芯，以方便注塑。
4.注射時要選擇合適的模具，并注意注塑機模具注射部位的密封，模具太大造成成本浪費，模具太小造成次品，密封不好，兩端跑焦，影響注塑效果。
5.預分支電纜在裝盤前應充分冷卻，否則會造成連接體扁形，影響美觀；還要注意分枝和主干端頭密封，防止線芯進水。
6.探測預分支電纜：
a.除了常規的耐壓試驗外，一定要增加絕緣電阻，用搖表測試，在每個支桿完成注塑后用搖表測量絕緣狀況。另外還采用耐壓后的搖表檢測絕緣狀況，防止在水冷卻時分支體進水造成短路，一般交流耐壓試驗檢測不出，只需添加一組搖表檢測程序。(微信公眾號：建筑水電知識平臺)
b.芯導通量檢測，每一支桿都要測試與主干的通量試驗，以防止在生產過程中因不適當?shù)牟僮髟斐芍U與主干斷路。
預分支電纜接頭注射成型技術要求
1).注塑用絕緣材料應與主、分電纜的內層絕緣或外護套型號相同；
2)在注塑過程中，不得對主.分電纜原有內層絕緣和外護套造成損害；
3)確保注射成型材料和主、分電纜外層護套在有效粘接后保持水密；
4)分支聯體注射成型后，耐壓AC.3500V.5min無擊穿；絕緣電阻≥200MΩ。
